电子围栏系统设计方案
2020-10-18 23:40:09 admin
近期有客户咨询有关电子围栏系统方面的设计方案,今天就一起跟宏润众达小编来看看,仅供参考。
主体:
第一部分概述周边防范报警系统是指在小区最外边的安全防范系统,它是在小区围墙或栅栏上安装周边报警传感器,一般设置有主动红外对射式探测器,在小区围墙上形成一道隐形防线,当有人翻过围墙非法进入时,红外对射式探测器的红外射线被遮挡,触发探测器发出报警信号,报警主机收到探测器报警信息,通知管理中心处理探测器报警,防止犯罪分子通过围墙或栅栏翻越小区作案,加强小区安保管理,降低小区安保工作难度。
1.1基本功能。
物障:导电围栏可采用防攀爬、防攀爬的安全设计结构,上装或下装围栏均保持在总高度2.4米以上,导线间距10-20厘米,端部向外侧倾斜30度,增加入侵者的畏难心理和攀爬难度。冲击防御:当入侵者攀爬或打破导电围栏时,可产生脉冲电击,利用电击的刺激感应和肌肉痉挛的反射,有效地阻止或强制终止侵入行为。
检测报警器:监测导电栅栏发生电击、短路、断路等异常情况,并输出报警信号。
SystemIntelligence:配备报警输出、遥控和计算机通信接口,支持与其他安保系统的联网和联动摄像机等。
1.2系统的构成。
1.2.1电子围栏系统主要包括激励装置(防区控制主机)、导电围栏、高压绝缘导线和防雷击接地装置。
电导围栏分为上装和下装两种基本形式,根据有关国际标准进行设计和安装:
公共区域应与物理屏障如围墙或围栏配合使用。
为了减少无意接触:物理屏障的高度应该大于1800mm,而网眼的最大尺寸应该小于100mm。
防钻跨:栏杆缆绳间距150-250mm;上装采用4/6/8栏杆,高度大于800mm;下装采用12/18/24栏杆,高度大于2400mm。
为了避免卡在电击中:电子栅栏与物理栅栏之间的距离应小于200毫米或大于1000毫米。
激励装置采用高压绝缘电缆与围栏导线连接,高压绝缘电缆一般埋管敷设,特殊情况可架空敷设,具体要求参照相关标准。
为了降低高压绝缘电缆铺设成本,建议激励装置最好安装在附近的室内,大型周边工程中,最低温度高于-40℃时,多个激励装置可就近安装在专用室外配电箱内。
激励装置必须接地良好,栅栏必须按标准配置避雷器并作好接地。
1.2.2中央控制部分主要包括报警管理软件,报警接收器,报警打印器,报警联动电子地图。
总线专用电子围栏主机系统图。

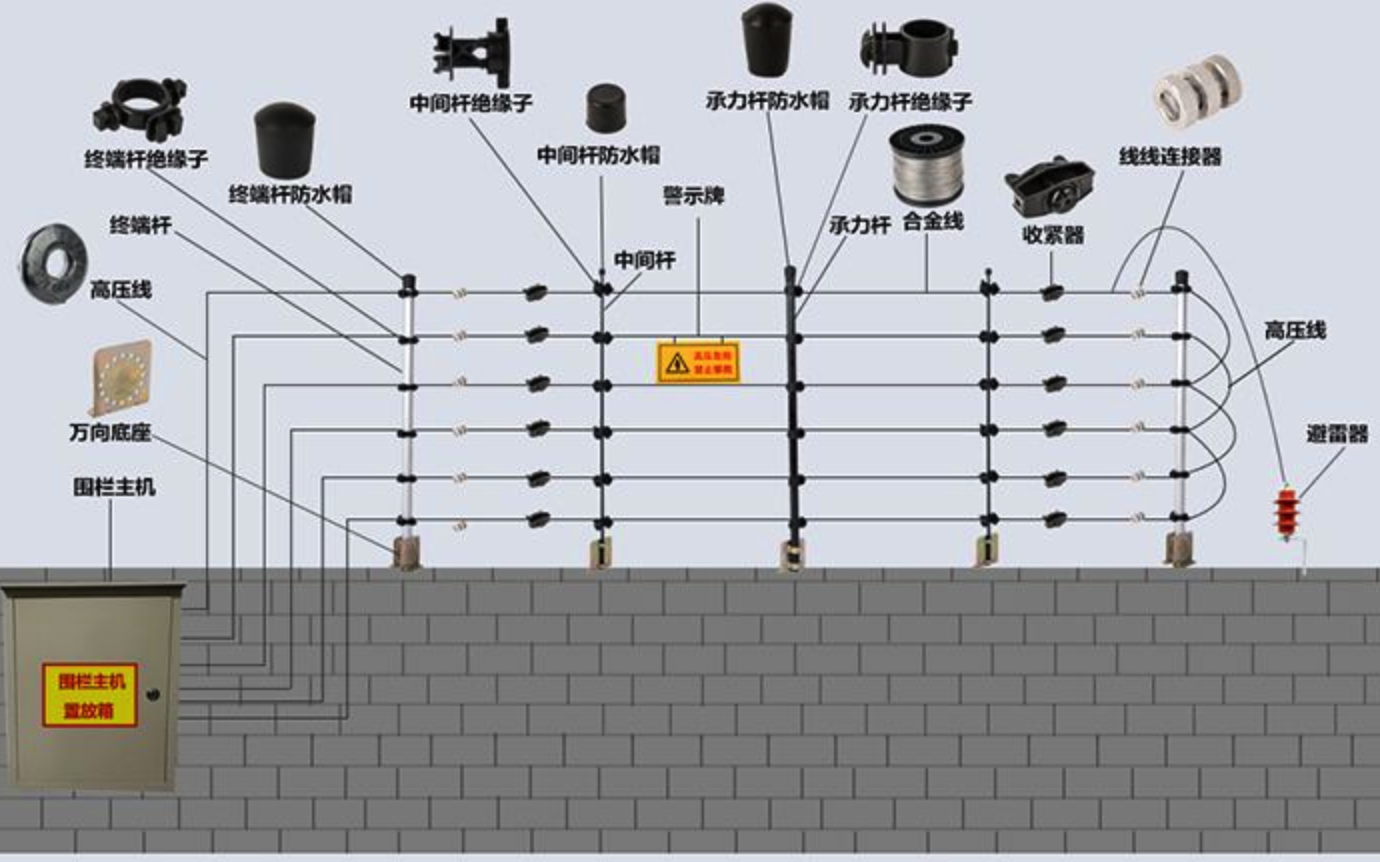

电路板四周设置的示意图。
第二,制度结构。
2.1激励机制。
选用:工程/养殖用品种。
按照使用者的需要、安全等级、使用环境和技术等级,可分为以下类别:
工程型:适用于别墅、高档小区、电站等大型公共设施以及军事基地、监狱等特保禁区。
放牧用途:适用于养殖场,牧场,动物保护区。
工程化激励装置一般采用下列先进技术。
双极输出:能同时输出2组高压脉冲(5~10KV),实现每条电缆的闭锁。
跨界和对地多重打击能力,提供更全面的保护效能。
具有完善的通信接口和通信协议:能够提供通用功能强大的系统组网和控制功能。
独立反馈回路+监控软件:能对栅栏信号进行动态精细监控,有效提高抗干扰能力。
干扰力大,误报警率低。
提出周边安全防护工程应选择工程化激励方式。
耳数量
额定功率是激励装置的核心指标,它直接决定了电击强度和报警精度。因输出能量较大,5焦耳以上机型,既能保证攀登电击强度,又能准确识别天气、植物、小动物等因素造成的能量泄漏,几乎完全避免入侵和误报。
安全标准低,投资能力差的项目建议选择经济型5焦耳模式;安全标准高,投资能力强的项目建议选择10焦耳以上模式和高压模式。
2导电栅栏。
选型装置:上装/下装。
可以是围栏,也可以是围栏上装形式。
对于安全要求高、投资大的项目,建议采用落装式,考虑到破拆栅栏穿越的风险。
电导栅栏线数,防雷,接地选型。
根据有关部门管理规定建议选择一般项目:上装6线制(总高800mm,线间距150mm),下装12线制(总高2400mm,线间距200mm),防雷和接地按标准配置。
强雷区工程建议:每一个防雷区从栅栏最高点的顶端引出1根线进入防雷器,然后埋入地下。
分区设置选型。
项目级激励装置为单防区驱动型,一般每70M做一个防区。
单位组态数量。
节点按周边平面转角或垂直落差划分为若干区域,每个区域以70米为一组标准单元,不足70米的区域还以1组为一组,按总标准单元数计算导电围栏部分的工程报价和采购成本。
2.3选用高压电缆。
焦耳激励装置采用稀土铝芯高压电缆;5焦耳激励装置在接线长度小于50米时采用镀锌铁芯高压电缆;大于50米时建议采用稀土铝芯高压电缆。
2.4联网
普通的电子围栏系统可以连接到许多设备,包括警灯,警笛,监控中心计算机系统。
工程化激励装置一般配有手动开关及多种输入、输出、通信接口,既能独立工作,又能支持设备联动、远程控制和组网监测。
多个接口为激励项目的独立运行提供了设备联动、运程控制和网络监测等升级条件。对进入监控中心的计算机系统项目,建议选用采用成熟通用通信协议如RS485的激发器,以便经济方便地实现多种设备自由连接和系统功能自由定制。
注:其它进口激动器一般都是采用自有的非开放计算机通信标准,用户在需要进入监控中心计算机系统时,只能高价购买其配套的通信控制软件,可能无法与监控系统软件融合。
系统的功能设计;
装备联动:在周边关键节点设置警报器、照明灯等装备,并与激励器报警输出接口连接,当发现入侵报警后,激励器自动启动报警和照明灯,有力威慑入侵者,方便现场处置。
遥控:当激励器与保安值班室远距离设置时,值班室控制器可与激励器遥控接口连接,实现保安值班室的遥控布防。
网络监控:在设有计算机网络技术监控中心的综合安保工程中,监控系统软件可以根据用户需求,通过RS485通信接口,对激励装置进行自动控制,并通过RS485通信接口,将激励装置接入控制计算机系统,实现系统内各设备的互联互通。
采用组合式外对射器和预置位摄像机系统,当入侵者接近周边围栏时,红外对射预警,摄像机自动转向预警防区进行复核,当入侵者攀爬破坏导电围栏导致触发报警后,防区照明、报警自动开启,值班人员可对入侵现场进行监控,并指挥调度警卫人员进行紧急处置。
电子围栏主要设备的概况。
加在一起可以。
施工安装技术规程。
底部安装应牢固,水平,前后底座尽量保持一条直线,尽可能垂直于铁栅栏。
基座采用固定、不锈钢膨胀螺栓或普通膨胀螺栓,防锈、长期使用优先选用不锈钢螺栓。末端杆架采用8mm螺栓,中间杆架采用6mm螺栓。
栏杆线间须保持平行等距,200mm±20mm。
收紧器的上下之间保持一条垂直直线。
围栏的最上端至围墙顶部的距离不小于750mm,最下端至围墙顶部的距离150mm±20mm。
电缆接头中间的高压绝缘线需要穿上光滑的PVC细管,以防老化。
排泄聚氯乙烯管道时,要确保管道之间有接头,并与V-PVC专用胶粘牢固。经与甲方沟通确认后,方可采用沿墙角边缘或地下排水管。需要挖掘地下排水管时,应保证一定的深度(约40cm)。
排线时,要保证一条线走到底,严格避免中间出现接缝的情况;特别是地下排管,要坚决杜绝。
在安装避雷器时,地桩必须打入地下80cm以下,每个避雷器要接两个地桩,地桩之间的距离不超过2m。参考规范:地桩长1.0m,直径1-2cm。
在两墙之间(10米)应设置警告牌,以充分提醒警告。
485总线选用规格:RVV二芯,2*1.0毫米,防水。
电线选用规格:RVV二芯,2*1.5毫米,防水。
使用多防区系统时,脉冲控制主机可直接放置在室外或放置在防水箱内。
其他需要注意的事项:
若墙墩较宽,围栏导线应设置在墙的中心偏外,即基座偏外安装,确保在无盲区的情况下,防止墙顶翻越围栏。
中间杆绝缘子可在紧固后用销钉固定。
端杆、承力杆、中杆采用自攻螺丝顶死。
当合金丝延长时,接合在接合器内。
围栏醒目处,每隔10米或范围内,悬挂一块专用“电子围栏,禁止攀爬”警示牌。
如果没有足够的安装高度,则在电子围栏的外侧或两侧安装隔离墙或隔离网。
电容圈的脉冲能量,有时会产生火花,电容圈附近不能有可燃气体。
电栅栏应与电线保持足够安全距离。
第六,安全方面的考虑。
不要接触系统的导体部分,除非电子围栏被解除了高压。
防雷时,千万不要安装栅栏。
绝对不要在潮湿的地方直接安装控制器。
对员工进行安全教育技术培训,然后才能安装和使用该产品。
该产品通电时,控制器内有高压脉冲,切勿随意开启箱体。
如有异常情况,应首先切断电源,进行检查分析,防止故障扩大,并按规定保修。
